Что такое фанкойлы: полное руководство по устройству и применению

Если вы когда-нибудь задумывались, как работает система кондиционирования в больших зданиях — торговых центрах, гостиницах или бизнес-центрах — то ключевым элементом ответа будет фанкойл. Но что это за устройство и как оно работает? Давайте разберемся подробно.

Что такое фанкойл простыми словами

Фанкойл (от англ. fan coil unit — «вентилятор-змеевик») — это устройство, которое охлаждает или нагревает воздух в помещении, используя для этого воду (или другую жидкость), а не фреон, как обычный кондиционер .

Простыми словами: представьте себе радиатор отопления, к которому добавили вентилятор. Радиатор греет (или охлаждает) воздух вокруг себя, а вентилятор активно разгоняет этот воздух по комнате .

Ключевое отличие от обычного кондиционера: обычный сплит-кондиционер сам «производит» холод — у него есть компрессор и фреон. А фанкойл получает уже охлажденную или нагретую воду по трубам от центрального источника — чиллера (холодильной машины) или котельной . Поэтому фанкойл — это всегда часть большой централизованной системы.

Как устроен фанкойл: основные компоненты

Конструкция фанкойла сочетает в себе несколько ключевых элементов:

Как это работает в действии: Вентилятор засасывает воздух из помещения, прогоняет его через холодный (или горячий) теплообменник, и уже охлажденный/нагретый воздух выбрасывается обратно в комнату через регулируемые жалюзи. Фильтр на пути воздуха задерживает пыль — это продлевает срок службы теплообменника и улучшает качество воздуха .

Главное отличие фанкойла от других систем кондиционирования

Многие путают фанкойл с обычным кондиционером или VRF-системой. Вот ключевые различия:

Ключевой вывод: фанкойл не является самостоятельным кондиционером. Это «приемник» холода или тепла, который подключается к центральному источнику . В этом его главное отличие — и одновременно главное преимущество для больших зданий.

Виды фанкойлов: как выбрать подходящий

Фанкойлы различаются по нескольким важным параметрам. Выбор конкретного типа зависит от помещения, способа монтажа и требуемой мощности.

По количеству труб (способу подключения)

Это самый важный параметр, определяющий функциональность системы.

Важный нюанс: четырехтрубные системы значительно дороже в монтаже (нужно прокладывать две пары труб), но дают максимальную гибкость управления .

По способу установки

Фанкойлы выпускаются в разных конструктивных исполнениях для любых архитектурных решений.

1. Кассетные фанкойлы — для подвесных потолков

Самый популярный тип для офисов и коммерческих помещений. Устройство монтируется за подвесным потолком (в межпотолочное пространство), и на виду остается только декоративная решетка .

• Однопоточные — воздух выходит в одном направлении. Подходят для длинных узких помещений или коридоров .
• Четырехпоточные — воздух распределяется в 4 стороны. Самый распространенный вариант для квадратных помещений. Стандартный размер под потолочную плиту — 600×600 мм .

Плюсы: полностью скрыты, равномерно распределяют воздух, вписываются в любой дизайн.

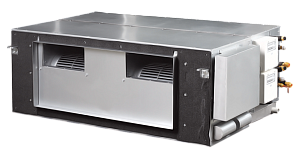

2. Канальные фанкойлы — для разветвленных систем вентиляции

Эти фанкойлы подключаются к сети воздуховодов, которые разводят воздух по нескольким комнатам или в разные зоны одного помещения .

По давлению воздуха (напору) делятся на:

• Низконапорные — для коротких воздуховодов
• Средненапорные — для стандартных систем
• Высоконапорные — для длинных воздуховодов (до нескольких десятков метров)

Мощность канальных фанкойлов может достигать 50 кВт, что позволяет обслуживать большие помещения .

Где применяются: большие офисы open-space, конференц-залы, торговые залы, аэропорты, музеи .

3. Настенные фанкойлы — как обычный кондиционер

Самый узнаваемый тип — блок, который вешается на стену, как обычный сплит-кондиционер .

Плюсы: доступная цена, легкий монтаж, привычный дизайн.
Минусы: заметны в интерьере.

Где применяются: небольшие офисы, гостиничные номера, квартиры.

4. Напольно-потолочные (универсальные) фанкойлы

Универсальные устройства, которые можно установить на полу (вертикально) или под потолком (горизонтально) .

Где применяются: помещения со сложной планировкой, витражные окна (где нет стены для настенного блока).

5. Шкафные (напольные) фанкойлы

Крупные напольные устройства в виде шкафа. Забирают воздух снизу (через переднюю или заднюю панель) и выдают обработанный воздух вверх .

Где применяются: большие помещения с высокими потолками — вестибюли, холлы, производственные цеха.

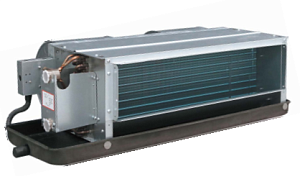

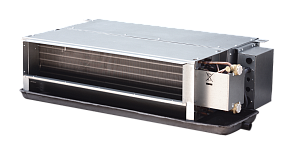

6. Бескорпусные (для скрытого монтажа)

Фанкойлы без декоративного корпуса — монтируются скрыто (за подшивным потолком, в нишах, в технических помещениях) .

Преимущества и недостатки фанкойлов

✅ Плюсы фанкойлов

❌ Минусы фанкойлов

Совет: для частного дома до 200-300 м² и 2-4 комнат фанкойлы — это избыточно сложно. Там лучше подойдет мульти-сплит или VRF. А вот для гостиницы на 30 номеров или офиса на 5 этажей — фанкойлы оптимальны .

Где применяются фанкойлы: основные сферы использования

Фанкойлы — это стандартное решение для централизованных систем кондиционирования в зданиях, где нужно обслуживать много отдельных помещений.
